中间继电器符号是什么图形符号

发布时间:2022-10-31 浏览次数:1254

中间继电器的符号是什么


中间继电器文本符号的新标准K,老国标是KA。常见的中间继电器型号主要分为JZ7和JZ八两大系列,其中J代表继电器Z代表中间,7和8代表设计序号,后面会有两个数字,即具体的常开和常闭触头数。


中间继电器的图形符号


中间继电器图形符号与接触器一样,一个线圈,几对常开常闭触点。

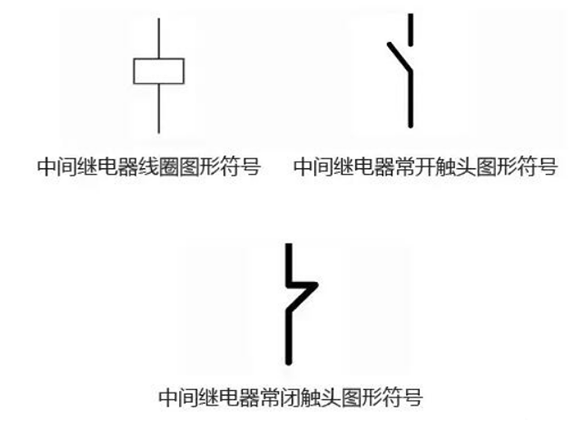

中间继电器的图形符号

中间继电器的图形符号

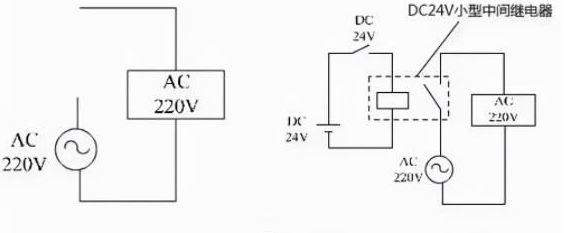

中间继电器的电路图

中间继电器的电路图
